变频器出线电抗器

变频器专用进出线电抗器

用途

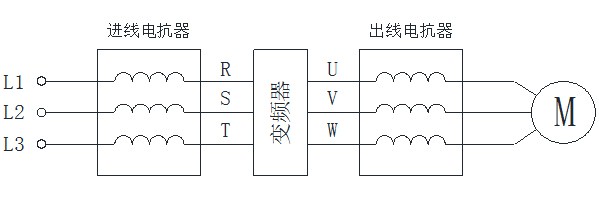

变频器进线电抗器也称换相电抗器，它的作用是限制变频器换相进电网两侧的电压降、抑制谐波和合闸电流的上升率、以及变频器组的解耦、它能够限制电网的跳跃和电网系统操作时产生的冲击电流、以保护终端电气设备、抑制谐波干扰。

变频器用输出电抗器加装在变频器与电动机之间、通过的是交流电、他的作用是补偿长导线的电容充电电流、限制电缆电压上升率、改善变频器的输出波形、吸收电网谐波对电机的损坏、提高和延长电动机的使用寿命。

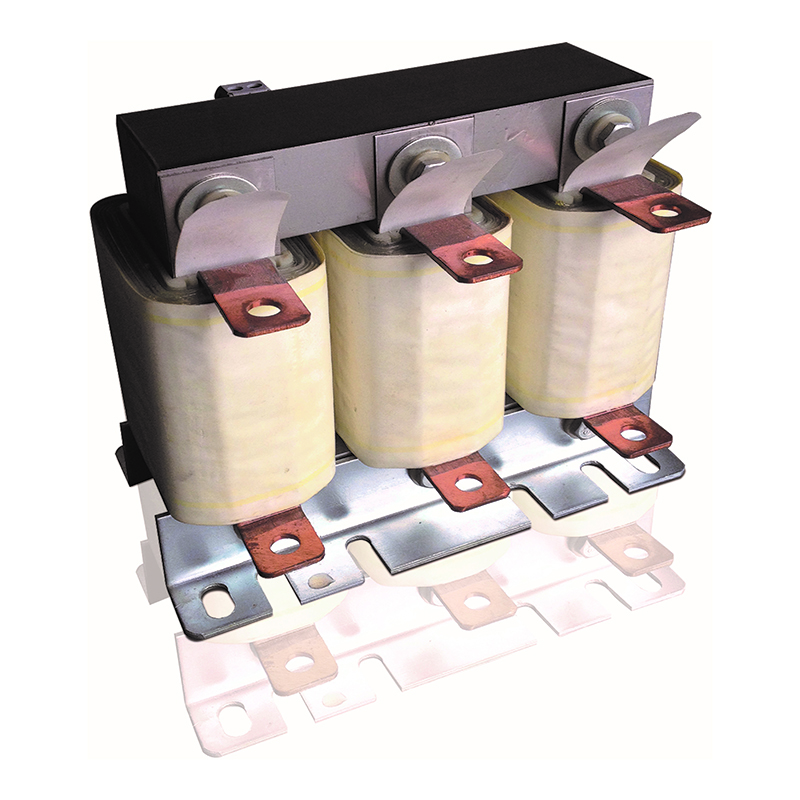

产品特点

1、铁芯采用优质冷轧硅钢片、经高速冲剪、具有毛刺小、整体性好、损耗低、噪音小的优质特性。

2、线圈采用优质铜箔和铝箔作为导体材料，经专业箔绕机规范化绕制，线圈具有平整度好、整体美观的特点。

3、端子采用优质铜排引出、方便接线、发热量小、保证用电的系统安全性。

4、电抗器在装配过程中、关键零部件采用无磁材料、并经过预烘真空浸漆、使电抗器铁芯和线圈牢固成为一体、大大降低运行时的噪音。

使用环境

1、海拔高度不超过3000米（高海拔需特殊定制）；

2、运行环境温度：-25℃∽45℃，相对湿度不超过90%；

3、周围无有害气体，无易燃易爆品；

4、周围环境应具备良好的通风条件，若特殊场合，应加装通风设备。

性能参数

1、工作电压：1000V以下；工作频率：50Hz/60Hz

2、绝缘等级：F、H级

3、电抗率：1%、2%、3%、4%

4、抗电强度：铁芯与绕组之间AC3000V、60s无飞弧击穿

5、噪音：小于60分贝

6、防护等级：IP00

7、执行标准：IEC289:1987、GB10229-88

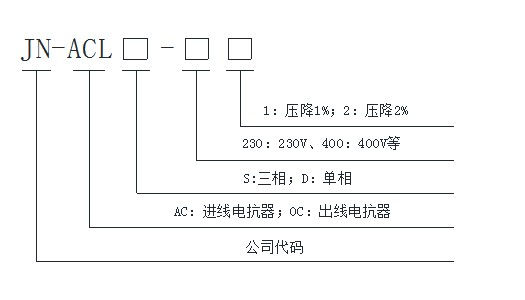

型号命名

常用AC380V级（2%压降）进线电抗器选型表

电抗器型号	匹配功率	额定电流	压降	额定电感	外形尺寸(mm) A长B宽C高	安装尺寸(mm) D长*E宽
JN-ACLS0010-3802	4KW	10A	2%	1.592mH	14580140	75*57
JN-ACLS0015-3802	5.5KW	15A	2%	0.955mH	14580140	75*75
JN-ACLS0020-3802	7.5KW	20A	2%	0.716mH	170120140	80*65
JN-ACLS0030-3802	11KW	30A	2%	0.478mH	170120140	80*65
JN-ACLS0040-3802	15KW	40A	2%	0.358mH	180120165	110*73
JN-ACLS0050-3802	18KW	50A	2%	0.287mH	180120165	110*73
JN-ACLS0060-3802	22KW	60A	2%	0.239mH	180120165	110*73
JN-ACLS0080-3802	30KW	80A	2%	0.179mH	210130175	110*92
JN-ACLS0110-3802	37KW	110A	2%	0.127mH	210135175	110*97
JN-ACLS0150-3802	55KW	150A	2%	0.093mH	245175215	130*110
JN-ACLS0200-3802	75KW	200A	2%	0.070mH	250185220	130*110
JN-ACLS0250-3802	90KW	250A	2%	0.056mH	250190225	130*113
JN-ACLS0300-3802	132KW	300A	2%	0.047mH	265190225	150*112
JN-ACLS0400-3802	160KW	400A	2%	0.035mH	285190250	170*115
JN-ACLS0500-3802	200KW	500A	2%	0.028mH	340195300	195*125
JN-ACLS0600-3802	250KW	600A	2%	0.023mH	340250300	195*135
JN-ACLS0800-3802	315KW	800A	2%	0.018mH	340250300	195*145
JN-ACLS1000-3802	400KW	1000A	2%	0.014mH	385265360	230*150

常用AC380V级（1%压降）出线电抗器选型表

电抗器型号	匹配功率	额定电流	压降	额定电感	外形尺寸(mm) A长B宽C高	安装尺寸(mm) D长*E宽
JN-OCLS0010-3801	4KW	10A	1%	0.796mH	14580140	75*57
JN-OCLS0015-3801	5.5KW	15A	1%	0.478mH	14580140	75*75
JN-OCLS0020-3801	7.5KW	20A	1%	0.358mH	170120140	80*65
JN-OCLS0030-3801	11KW	30A	1%	0.239mH	170120140	80*65
JN-OCLS0040-3801	15KW	40A	1%	0.179mH	180120165	110*73
JN-OCLS0050-3801	18KW	50A	1%	0.144mH	180120165	110*73
JN-OCLS0060-3801	22KW	60A	1%	0.119mH	180120165	110*73
JN-OCLS0080-3801	30KW	80A	1%	0.090mH	210130175	110*92
JN-OCLS0110-3801	37KW	110A	1%	0.064mH	210135175	110*97
JN-OCLS0150-3801	55KW	150A	1%	0.047mH	245175215	130*110
JN-OCLS0200-3801	75KW	200A	1%	0.035mH	250185220	130*110
JN-OCLS0250-3801	90KW	250A	1%	0.028mH	250190225	130*113
JN-OCLS0300-3801	132KW	300A	1%	0.024mH	265190225	150*112
JN-OCLS0400-3801	160KW	400A	1%	0.018mH	285190250	170*115
JN-OCLS0500-3801	200KW	500A	1%	0.014mH	340195300	195*125
JN-OCLS0600-3801	250KW	600A	1%	0.023mH	340250300	195*135
JN-OCLS0800-3801	315KW	800A	1%	0.012mH	340250300	195*145
JN-OCLS1000-3801	400KW	1000A	1%	0.007mH	385265360	230*150
