高压滤波补偿装置

高压滤波补偿装置

产品简介

JN-TLB系列高压滤波补偿装置并联安装于含有谐波6kV、10kV、35kV、110kV母线上，根据母线的谐波含量或无功需求来投切单调谐滤波器或高通滤波器，为谐波电压和电流提供低阻抗通道， 以减少流入系统的谐波电流，同时提供基波容性无功，改善电压质量，提高母线功率因数，减少线路损耗。装置由高压开关柜（包括高压断路器、隔离开关、电流互感器、继电保护、测量指示部分等）、滤波电抗器、氧化锌避雷器及其记录仪、放电线圈、隔离开关、真空接触器、滤波电容器、专用熔断器、支柱绝缘子、母排、 柜体、围栏和镀锌钢架等组成。

使用条件

1、 环境温度：-35℃∽55℃，24小时内平均温度不超过35℃；

2、 相对湿度：不超过90%；

3、 大气压力:80-110kPa；

4、 海拔高度：＜2000m；

5、 风速：＜35m/s

6、 安装地点:户内或户外

7、 环境要求：使用地点不允许有爆炸危险的介质，周围介质中不应含有腐蚀金属和破坏绝 缘的气体及异电介质，不允许充满水蒸气及有严重的霉；应具有防御 雨、雪、风、沙的设施。

技术参数

1、 额定电压：6∽35KV；

2、 额定容量:100∽20000kvar；

3、 接线方式：三角形、单星形、双星形；

4、 保护方式：低电压、过电压保护、限时速断、过流、开口三角保护、差压保护、不平衡电流等保护。

执行标准

1、GB50227-95《并联电容器装置设计规范》；

2、B/T11024.1-2001《标称电压1KV以上交流电力系统用并联电容器》；

3、GB50227-2008《高压电容器装置设计规范》；

4、DL/T840-2003《高压并联电容器使用技术条件》;

5、GB10229-88《电抗器》

6、5346-91《串联电抗器》

应用场合

广泛使用于钢铁、石油化工、冶金、煤炭、铁道、机械、港口、造船、橡塑、印染、钢丝帘线等领域。

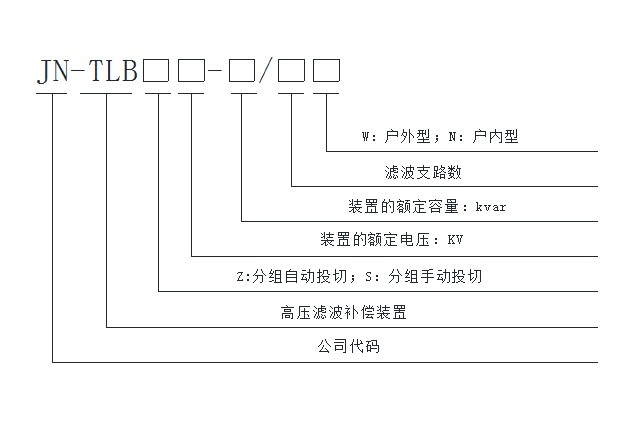

型号命名

常规型号参照表
